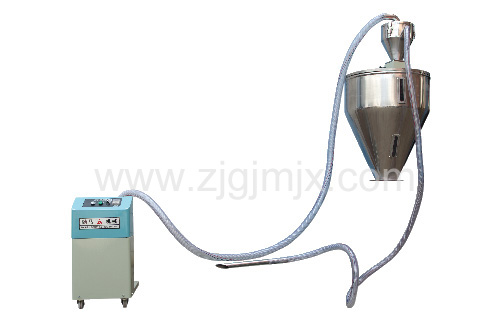

塑料自动加料机的操作及维护

一.操作
将送料开关开至开位置，在开始加料时，按设定的加料循环进行不断加料，即由风机吸风使吸气料中产生低真空，原料随吸料管中的气流吸入料斗，等吸满时，由加料定时器控制风机停止工作，吸气料斗中低真空渐渐消失，吸气料斗中原料由于自重放入成形机料桶、由放料定时器控制，待放料后又重新启动进行又一次循环，如此反复直至成形机料桶加满后，由于原料压迫放料阀门不能关上，以至料位控制开关发出料满信号，因此加料机暂时停止加料，待料桶内料位下降后，阀门恢复开关，然后，重复循环加料。
二.开机
将送料开关开至“开”位置，即停止工作，如暂时不工作，可不必关掉电源自动开关。
三.维修与保养
按照如下次序清洗滤清箱内的滤器。表1

编号	项          目	间   隔	目  的
1	清理吸气料斗滤网	每天	防堵塞；防由此造成的送料能力下降
2	清理滤清箱内过滤芯
3	检查吸气管和送料管，看其接头处是否破裂、漏气	一有机会

四.注意事项
1.吸气料斗阀门，料位开关等在出厂时已调正过，不要使其碰撞硬物。
2.吸气料斗和金属滤网件使用要小心，如果变形会引起漏气，使操作失效或不能工作。
3.滤清箱清理时，要先取下箱体后再打开箱盖，以免取出滤芯进灰尘落入风机，安装滤芯时要放正，如果偏离原位，工作时细粉就会进入风机，使用时风机发生故障。

4.定期检查吸气料斗内及放料阀门上紧固件是否紧固，以防紧固件脱落混入成形机料斗。
5.故障检查表
机器运转不正常时参见时表2.同时检查一下，使所有接头都不松动。

现   象			原因	解决办法
电源指示灯不亮			工作电路短路	开电源自动开关
			指示灯烧坏	调换
			无电	排出短路后通电源
风机不转	查看热继电器	转	电源连接松，引起缺相运转	排除故障后，按下热继电器
			管堵塞引起过载
		不转	料位开关工作位置不正或接触不良	调正
			风机接触器损坏	调换
鼓风机出风口无风吹出			风机倒转	改变电器线连接位置
风机不停止转动			接头松脱	重新接好
			定时器坏	调换
风机工作正常不吸料			管接头漏气	重新装好
			电磁损坏，放料阀门未关闭	调正阀门，调动微动开关

真空上料机电器原理图

序号	代号	名称	型号	规格	数量	备注
1	HL1	电源指示灯	AD16黄色	220V	1
2	HL2	上料指示灯	AD16绿色	220V	1
3	QF	空气开关	DZ108	2.5~4A	1	200系列
		空气开关	DZ108	4~6.3A	1	600系列
		空气开关	DZ108	5~8A	1	800系列
4	SB	旋转开关	Y090-11X2	5A	1
5	CJ	交流接触器	CJX20910	220V	1
6	SQ	微动开关	JWL2-11	220V	1
7	SJ	双延时继电器	DH-48	220V	1
